Fortinet Firmware Upgrade 韌體更新方式。目前已經惡搞過了60B and 110C，搞掛之後，還是可以搞回來的。 ^^
(硬體搞掛不在此限，硬體掛了就送回原廠吧！)
準備軟體：
終端機程式，可使用windows內建軟體。
推薦使用Tera Term Pro telnet連線軟體
TFTP Software 主要用於更新軟體使用，使用TFTP連線方式更新。
推薦使用3com的3CDaemon Freeware軟體。
開啟視窗可看見TCP/IP and Serial選項，由於我們使用「RJ-45 to DB-9 Serial Cable」方式連線更新
所以在此我們選擇Serial「COM1：通訊連接埠(COM1)」。

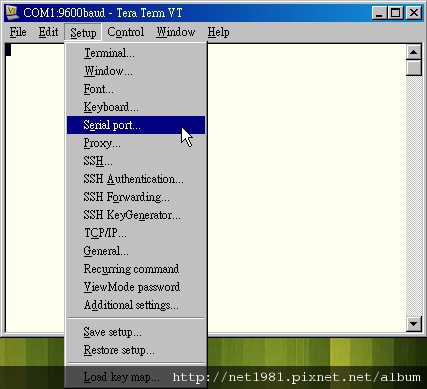

選擇完畢後，COM Port啟動開始偵測是否有訊號輸入，若該主機為特殊傳輸速率的話，可至上方的「Setup」->「Serial Port」進行設定。
設定完畢後，不需重新啟動程式，Tera Term即可套用新設定的方式進行連線。
啟動3CDaemon前，請先將網路拔除並設定固定IP。Ex : 192.168.1.100/255.255.255.0

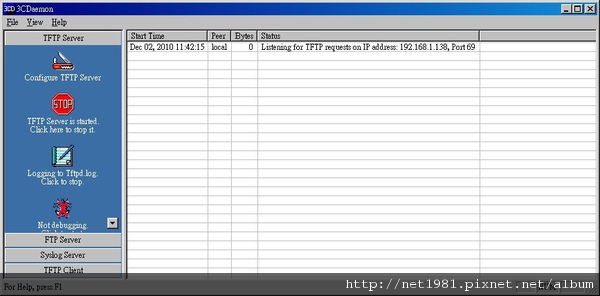

啟動3CDaemon後，TFTP及FTP and Syslog會同時啟動，這時在此只要設定TFTP Server的設定即可

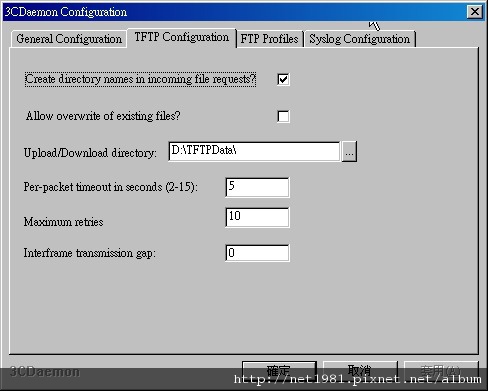

點選「Configure TFTP Server」在Upload/Download directory這個選項是設定韌體的路徑。
建議使用英文的資料夾的路徑，盡量不要使用中文，怕會有問題。(這只是我猜的)
其餘的皆為預設值即可。
先將「RJ-45 to DB-9 Serial Cable」插入Fortinet後端的「console」上。
關閉Fortinet電源，靜待30秒後，在將電源插入啟動Fortinet
啟動後會看到Tera Termu已經有資料顯示。

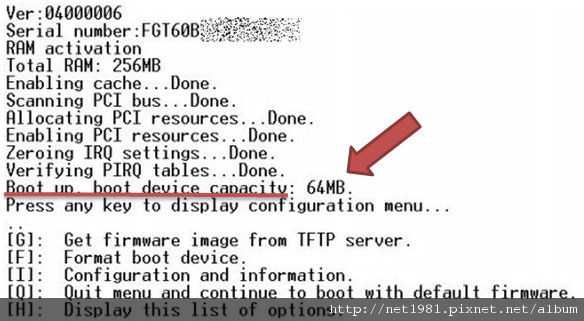

再出現Boot up時，按下鍵盤任何一鍵中斷。
中斷後會出現[G]、[F]、[I]、[Q]、[H]等選項。

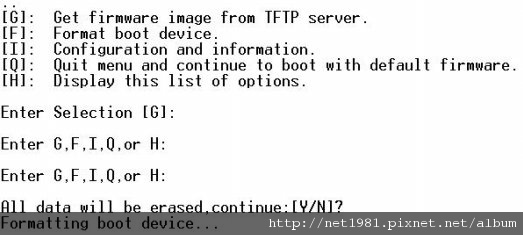

這次我們是要更新韌體，所以先按下F (Format boot device)。
注意！移除韌體後機器裡面是沒有任何韌體的，所以需要降韌體版本或者提昇韌體版本都可以使用此方式。

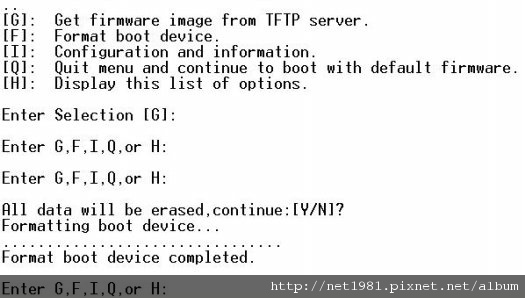

移除完畢後會出現「Format boot device completed」訊息，接著按下G (Get Firmware image form TFTP server)從TFTP伺服器取得韌體，準備進行更新。
按下G之後，系會會要你輸入以下資訊
注意，按下之前請先把一般的RJ-45網路線接在Port1上。等等更新是走網路傳輸的。
如果沒接上網路線，系統一樣會通知你接上。
系統會出現「Please connect TFTP server to Ethernet port "1"」

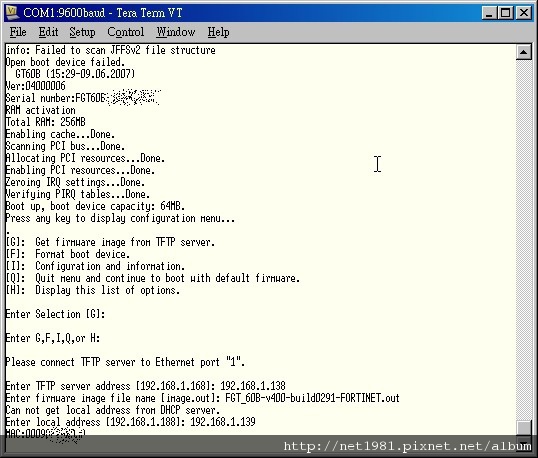

依序輸入：
Enter TFTP server address [192.168.1.168]：（輸入當初設定的TFTP的位址，我在此是設定192.168.1.138）
Enter firmware image file name [image.out]：（輸入韌體的完整名稱，含副檔名）
Enter local address [192.168.1.188]：（在這裡指的是FG本機的IP，直接按下Enter會預設為188）

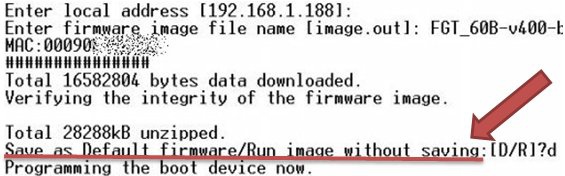

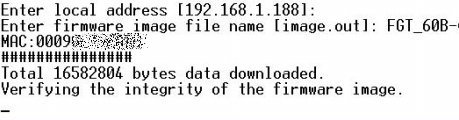

等到更新完後，會出現
「Save as Default firmware/Run image without saving:[D/R]?」
選「D」就是FG出廠時的預設值。
「R」就是本機備份的檔案還原。在此我們先選擇D，選擇後就會重新啟動。
